EZオイルクリーンチェッカー
EZ OIL CLEAN CHECKER
メッシュフィルター方式のアナログ測定器
イスラエルI.H.S.社製ＥＺオイル清浄度チェッカーは、過酷な使用環境にさらされる軍事用車両/機器に使用されている作動油の清浄度管理用機器として開発された、アナログ式の清浄度チェッカーで、現場で行うラフ判定に最適です！
最大の特長は、短時間内に、簡単に、作動油のクリーン度・粘度を測定できる点にあります。
EZオイルチェッカー_リーフレット.pdf

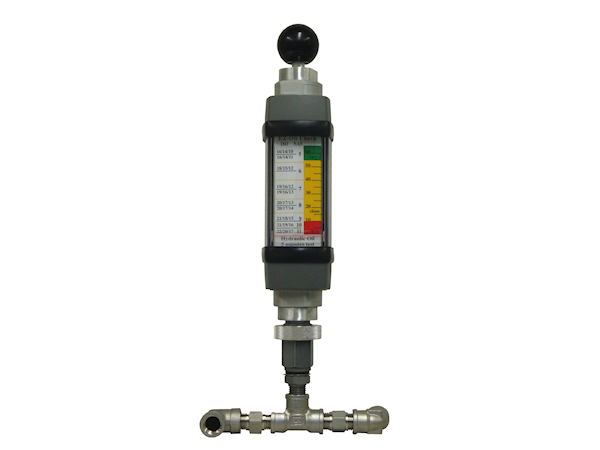

油圧配管等へのオンライン測定

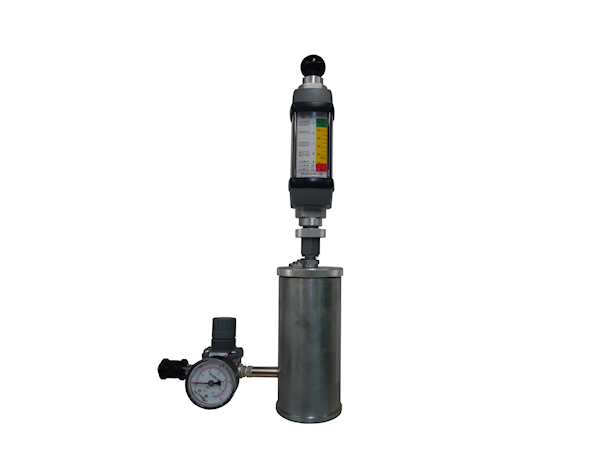

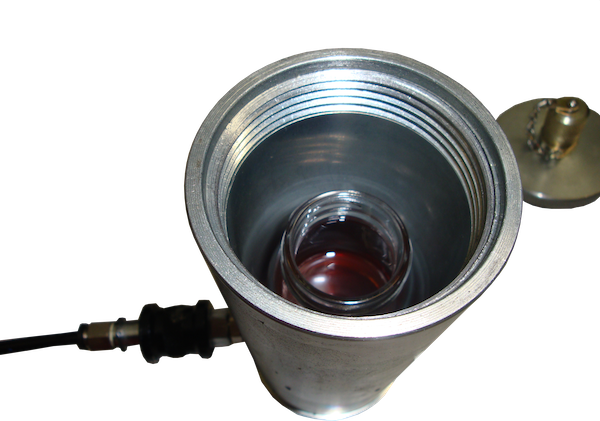

専用エアチャンバーを使用したオフライン測定
■ EZオイルチェッカー・ラインナップ
ＥＺオイルクリーンチェッカー

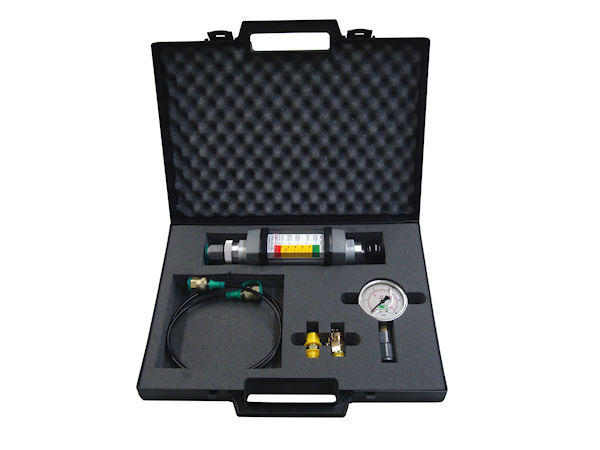

〔低圧オンライン用セット〕
ＥＺオイルクリーンチェッカー

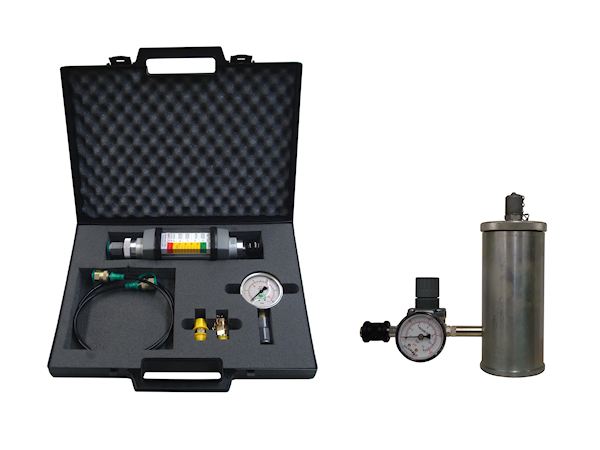

〔オフライン用セット〕

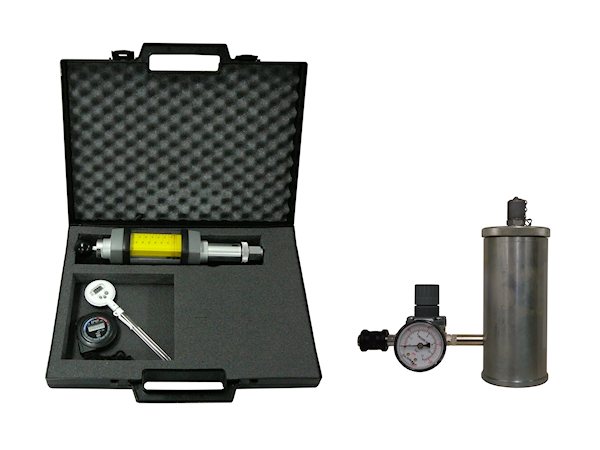

ＥＺ粘度チェッカー
〔オフライン測定のみ〕
■ EZオイルクリーンチェッカー・作動原理
0.4-0.5ＭＰａ前後の圧力によってＥＺチェッカー本体内シリンダー部に油が流入します。その流入経路途中に、精度の高い測定用５μｍメッシュフィルターが設けられており、５μｍ以上の粒子系コンタミはこのフィルターによりブロックされ、清浄度の高い油だけが流入していく仕組みととなっております。清浄度が高ければ高い程、油の流入が多く、ピストンが持ち上げられる事となります。このピストンの動きとインジケーター部はマグネットカップリングされており、液の流入に併せて表示部が連動します。
※５分間の測定時間内に、シリンダー内にオイルの流入が止まり、ピストンの上昇が停止した時点で、値を読み取って頂きます。
※５分間の測定時間内に、シリンダー内にオイルの流入が止まり、ピストンの上昇が停止した時点で、値を読み取って頂きます。

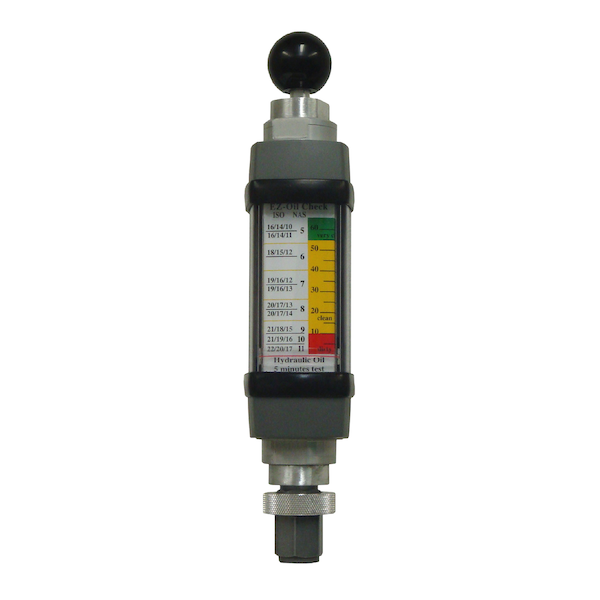

EZチェッカー作動原理
測定後は、シリンダー内に流入した油を排出させます。
①ミニメスポイントより取り外し、
②ピストン上部の黒球を手のひらで押し下げ、１０～２０滴程度排出し、
③開放スクリューを１回転程度緩め、ピストンロッドを押し下げて排出。（目安：１１級真ん中位の位置で止める）
④最後に開放スクリューを締めて、残留液を完全に排出してください。
→内蔵フィルターの逆洗浄が目的ですので、必ず手順どおりに行ってください。
※通常使用では分解洗浄の必要はありませんが、含水系水グリコール油の測定後は、オフライン測定用エアチャンバー（オプション）を使用し、アルコール等を通して内部のフラッシング洗浄が必要となります。
①ミニメスポイントより取り外し、
②ピストン上部の黒球を手のひらで押し下げ、１０～２０滴程度排出し、
③開放スクリューを１回転程度緩め、ピストンロッドを押し下げて排出。（目安：１１級真ん中位の位置で止める）
④最後に開放スクリューを締めて、残留液を完全に排出してください。
→内蔵フィルターの逆洗浄が目的ですので、必ず手順どおりに行ってください。
※通常使用では分解洗浄の必要はありませんが、含水系水グリコール油の測定後は、オフライン測定用エアチャンバー（オプション）を使用し、アルコール等を通して内部のフラッシング洗浄が必要となります。
■ EZオイルクリーンチェッカー・仕様
EZオイルクリーンチェッカー
● 圧力： ０．３～最大０．７ＭＰａ（最適圧：０．４～０．５ＭＰａ）
● 液温： ～８０℃
● 油種： 油圧作動油・潤滑油、その他油に準ずる性状を有する液体
● 粘度： ～１５０ｃＳｔ
● 表示： ＮＡＳ５～１１級
● 精度： ±１段階
● 重量： ６８０ｇ
● 寸法： ２６０ｘ６０ｘ６０（ｍｍ）
● 取付： ミニメステストポイント
● シール材質： ニトリルゴム/ＮＢＲ（標準）、フッ素ゴム/ＦＫＭ（オプション）
● 液温： ～８０℃
● 油種： 油圧作動油・潤滑油、その他油に準ずる性状を有する液体
● 粘度： ～１５０ｃＳｔ
● 表示： ＮＡＳ５～１１級
● 精度： ±１段階
● 重量： ６８０ｇ
● 寸法： ２６０ｘ６０ｘ６０（ｍｍ）
● 取付： ミニメステストポイント
● シール材質： ニトリルゴム/ＮＢＲ（標準）、フッ素ゴム/ＦＫＭ（オプション）
■ EZオイル粘度チェッカー・仕様

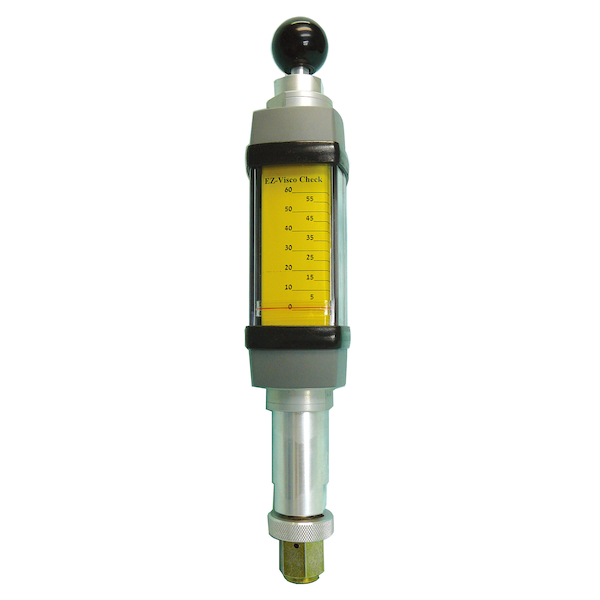

EZオイル粘度チェッカー
● 圧力： ０．３５ＭＰａ
● 液温： ～８０℃
● 油種： 油圧作動油・潤滑油・水グリコール・その他油に準ずる性状を有する液体
● 粘度： ５～６００ｃＳｔ
● 表示： ｃＳｔ（センチストークス）
● 重量： ７６０ｇ
● 寸法： ３００ｘ６０ｘ６０（ｍｍ）
● 取付： ミニメステストポイント
● シール材質： ニトリルゴム/ＮＢＲ（標準）、フッ素ゴム/ＦＫＭ（オプション）
● 液温： ～８０℃
● 油種： 油圧作動油・潤滑油・水グリコール・その他油に準ずる性状を有する液体
● 粘度： ５～６００ｃＳｔ
● 表示： ｃＳｔ（センチストークス）
● 重量： ７６０ｇ
● 寸法： ３００ｘ６０ｘ６０（ｍｍ）
● 取付： ミニメステストポイント
● シール材質： ニトリルゴム/ＮＢＲ（標準）、フッ素ゴム/ＦＫＭ（オプション）
